En esta oportunidad conoceremos la importancia de las bombas en la actualidad y como se clasifican, como sabes es un equipo muy usado para transportar líquidos mediante la conversión de energía mecánica en energía hidráulica.

¿Qué es una bomba?

Las bombas son dispositivos hidráulicos que reciben energía mecánica en el eje, proveniente de un motor eléctrico, térmico, o también hidráulico y la convierten en energía que un fluido adquiere en forma de presión o de velocidad.

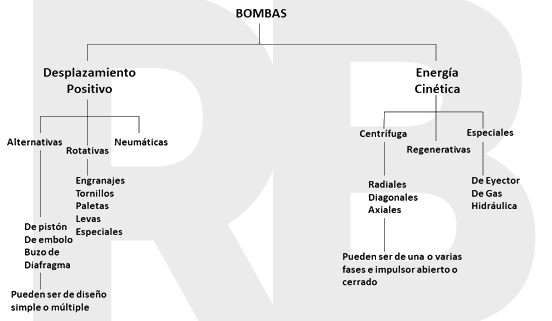

Clasificación de bombas

Las bombas se pueden clasificar en dos tipos básicos (de desplazamiento positivo y de energía cinética), de las que resultan las diferentes variaciones y modificaciones

Bombas Centrífugas

La bomba centrifuga consta de un grupo de álabes rotatorios albergados dentro de una cubierta o carcaza. Los alabes imparten energía al fluido por intermedio de la fuerza centrífuga. Básicamente una bomba centrifuga consta de dos tipos de componentes fundamentales:

También te podría interesar: Todos los tipos de impulsores de bombas centrifugas

Partes de una bomba centrifuga

Una bomba centrífuga consta de varias partes esenciales, cada una con una función específica para asegurar el correcto funcionamiento del dispositivo. Aquí te presento las principales partes de una bomba centrífuga:

Impulsor

También llamado impelente o rodete, recibe el líquido y le imparte una velocidad de la cual va a depender la carga producida por la bomba. Una bomba puede tener uno o más impulsores colocados en serie, constituyendo cada impulsor una etapa.

Anillos de desgastes

Su función es tener un elemento fácil y barato de remover en aquellas partes en donde se produce desgaste, debido a las cerradas holguras que existen entre el impulsor que gira y la carcaza fija.

También te podría interesar: Como entender el golpe ariente en tuberías

Eje o flecha

es el centro de todos los elementos que giran en ella y transmite además la potencia que imparte el motor.

Componentes estacionarios:

Carcaza

Su función es la de convertir la energía de velocidad impartida al liquido por el impulsor en energía de presión, lo cual se logra mediante la reducción de velocidad por un aumento gradual del área

Estoperos, empaques y sellos

su función es la de evitar que el liquido bombeado fluya hacia afuera a través del orificio por donde pasa el eje de la bomba, además de evitar el flujo de aire hacia el interior de la bomba.

Cojinetes

Su función es la de soportar la flecha perfectamente alineada con relación a las partes estacionarias, además de absorber las cargas radiales y/o axiales a que hubiese lugar.

Bases

es la estructura que soportará al grupo motor-bomba. Siempre es aconsejable que esté grupo esté montado en una base común, perfectamente alineado y unido por medio de un acoplamiento rígido o flexible. Todo esto montado sobre una base metálica que descansará sobre una fundación de concreto que posee pernos de anclaje.

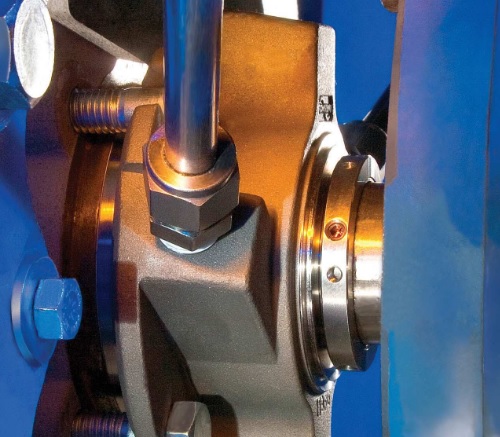

Sello mecánico

El sello mecánico esta diseñado para prevenir la fuga de fluidos en sistemas donde un eje rotativo penetra una carcasa estacionaria, como en bombas centrífugas, compresores y mezcladores. Los sellos mecánicos son más eficiente y moderna a las empaquetaduras tradicionales. Los componentes del sello mecánico soportar altas presiones, temperaturas y velocidades.
