Nos preguntamos ¿Qué son las cadenas industriales? Las cadenas de transmisión de potencia son un tipo de cadena utilizado para transmitir movimiento y potencia entre dos ejes paralelos en maquinarias y equipos industriales. Estas cadenas industriales están diseñadas para soportar cargas pesadas y transmitir potencia de manera eficiente.

Hay casos en los que las transmisiones por correa no son viables o adecuadas por determinadas razones y, en tales casos, se recomienda sustituirlas por transmisiones por cadena. Las cadenas están formadas por eslabones entrelazados que se ajustan a ruedas dentadas, haciendo las veces de poleas y creando un sistema de engranajes.

También te podría interesar: ¿Cuáles son los tipos de mantenimiento de la industrial? ejemplos

Las transmisiones por cadena son una alternativa adecuada cuando la distancia entre los centros de los ejes motriz y conducido es demasiado corta para las transmisiones por correa y demasiado larga para los sistemas de engranajes.

#Tips:

Una de las aplicaciones es que cuando las distancias entre centros del conductor y el conducido es demasiado corto lo recomendable es usar correas, pero cuando las distancia de centros del conductor y del conducido son demasiados largas es recomendables usar cadenas.

Partes de una cadena de transmisión por cadena

Una cadena de transmisión está compuesta por 9 partes, de las cuales cumple una función específica en la transmisión de potencia y movimiento. En la imagen a continuación obsérvese los accesorios para cadenas industriales a detalle

También te podría interesar: Sistema de broca NPT que broca necesito usar

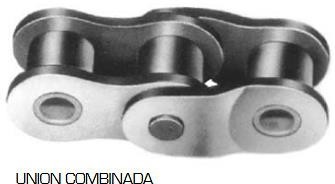

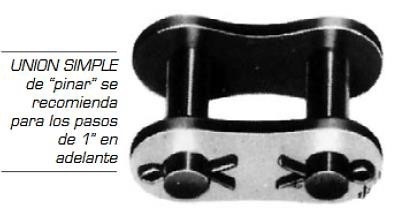

Tipos de uniones en cadena de transmisión

Además de conocer como esta compuesto las partes de una cadena de transmisión existe varios tipos de uniones en cadena de transmisión de las cuales se muestra a continuación:

Existen adicionalmente elementos de unión de medio paso ya que se requiere para ciertas aplicaciones en campo.

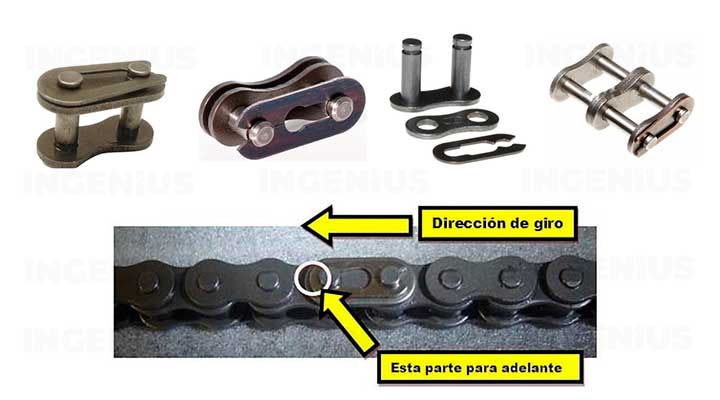

Candado para cadena transportadora

Obsérvese en la imagen a continuación como se relaciona el proceso de unión de cadenas, podemos visualizar la dirección de giro que es la dirección del movimiento y si visualizas la instalación del clip va en un sentido contrario porque esa es la instalación correcta para hacer su función de candado.

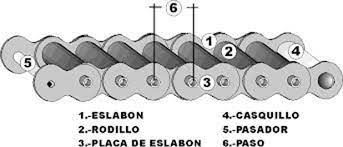

Nomenclatura de cadena de transmisión de potencia

Partes de una cadena industrial

Una cadena industrial típica está compuesta por varias partes importantes que trabajan juntas para transmitir fuerza, movimiento o transportar materiales de manera eficiente. Aquí están las partes principales de una cadena industrial:

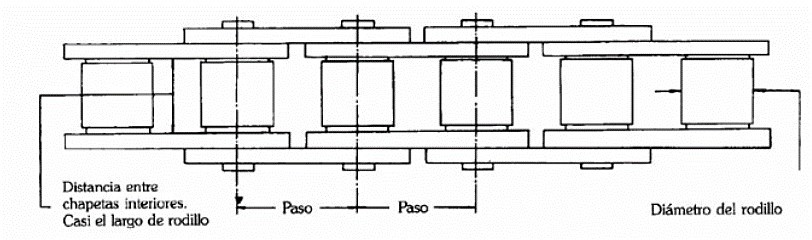

Pasos de cadenas industriales

Los pasos de cadenas industriales se refieren a una medida específica que indica la distancia entre los centros de dos eslabones consecutivos de la cadena. Esta medida es fundamental para determinar la compatibilidad y el correcto funcionamiento de la cadena con otras partes de la maquinaria o del sistema industrial.

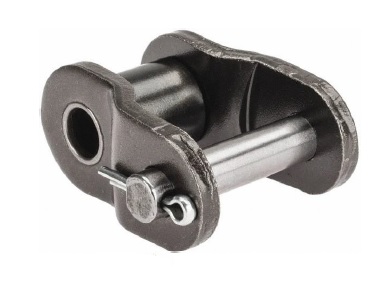

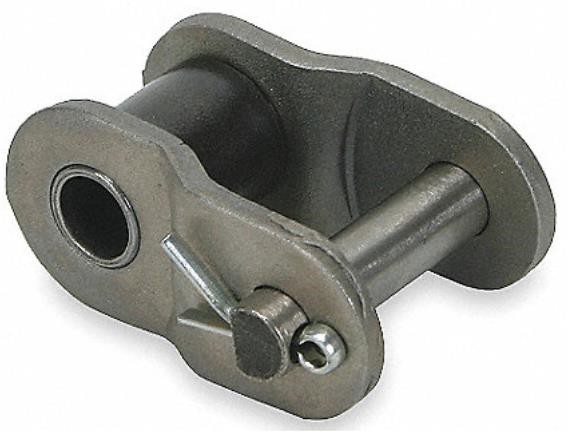

Medio paso de cadena

El medio paso en una cadena industrial, se refiere a una etapa intermedia de un paso o es la mitad de medidas de cadenas de eslabones.

Tamaño de cadenas industriales

¿Sabes cómo medir cadenas industriales? Bueno Hablemos un poco de la nomenclatura de cadena o partes de cadena, se ve difícil pero es fácil de entender esto te ayudará a medir, hay que entender las dimensiones de estas cadenas que están relacionadas al número de dientes y puede expresarse en número o pulgadas ¿Cómo es eso?. Para explicarte veamos primero lo siguiente:

1. El paso o pasos de cadena industriales (la imagen de arriba el #6 esta marcado como el paso) otros hacen mención a medio paso de cadena no te confundas
2. Segundo la dimensión es de mayor importancia en cuestión de cadenas y sus piñones. Debe ser expresada en pulgadas siempre teniendo en cuenta que viene dado de un valor en número de octavos especifico; por ejemplo la cadena número 40 tiene cuatro octavos (4/8) ósea es 1/2 pulgada. Otro ejemplo la cadena número 50 tiene expresado su valor en (5/8) de paso o sea 5/8 de pulgada.
3. La cadena número 60 tiene (6/8) de paso ósea se entiende tres cuartos de pulgada (3/4").
4. La cadena número 80 tiene (8/8) de paso ósea una pulgada (1").
5. La cadena número 100 tiene (10/8) ósea una pulgada y un cuarto (1 1/4").
6. La cadena numero 120 tiene (12/8) ósea una pulgada y media (1 1/2")
7. Y así sucesivamente hasta la cadena 140, 160, 200 hasta llegar a la 240.

Ventajas y Desventajas de usar cadenas de transmisión de potencia

Ventajas:

La ventaja de este artículo es que permanece seguro y estable en su posición. A diferencia de las correas, este elemento está diseñado para ser compacto y no requiere ninguna tensión inicial para funcionar eficazmente. Además, es más duradero que las correas cuando se diseña correctamente. Además, permite al usuario trabajar con distancias más pequeñas entre los centros de las poleas. En caso de que se rompa algún eslabón, es relativamente fácil de arreglar. Además, este artículo no es demasiado sensible al entorno en el que funciona.

Desventajas:

Esta información sólo es relevante cuando los ejes son paralelos, pero puede haber varios ejes. Se recomienda colocar los ejes en posición horizontal. Las transmisiones por cadena son más costosas que las transmisiones por correa, por eso que cuando se detecta un año en sistema de transmisión se cambia la cadena y el piñón. Los mantenimiento de cadenas industriales deben ser más constantes con una buena limpieza y lubricación. También es necesaria una lubricación adecuada. Para tener en cuenta el alargamiento, los ejes deben disponerse de modo que la cadena pueda tensarse o que pueda montarse una rueda dentada tensora en el ramal flojo. Por ultimo la elongación de la cadena debe ser menor al 2% de la medida original.

Tipos de cadenas industriales

Existen diferentes tipos de cadenas industriales, como también cadenas especiales industriales cada una de ellas diseñada para cumplir una función específica en el proceso productivo. Algunos de los tipos de cadenas industriales más comunes son:

• Tipo de cadenas industriales de potencia: Este tipo de cadena industriales se utiliza para transmitir potencia desde una fuente motriz a una carga en movimiento. Se encuentran comúnmente en maquinaria industrial, como transportadores y cintas transportadoras.

• Tipo de cadenas industriales de transporte: Estas cadenas se utilizan para mover materiales y productos a lo largo de una línea de producción o de un proceso. Pueden estar diseñadas para transportar objetos de diferentes formas y tamaños, y se utilizan comúnmente en la industria alimentaria y automotriz.

• Tipo de cadenas industriales de elevación: Estas cadenas se utilizan para levantar cargas pesadas a una altura determinada. Se encuentran en grúas, montacargas y otros equipos de elevación.

• Tipo de cadenas industriales de arrastre: Estas cadenas se utilizan para arrastrar materiales o equipos a lo largo de una superficie, como en los sistemas de transporte de piezas en la industria del vidrio y la cerámica.

• Tipo de cadenas industriales de alimentación: Estas cadenas se utilizan para alimentar materiales a las máquinas en la línea de producción. Se encuentran comúnmente en la industria del embalaje y en la fabricación de componentes electrónicos.

• Tipo de cadenas industriales de acoplamiento: Estas cadenas se utilizan para unir equipos o sistemas mecánicos. Se encuentran en sistemas de transmisión de potencia y en sistemas de transporte.

• Tipo de cadenas industriales de seguridad: Estas cadenas se utilizan para proteger a los trabajadores y equipos de accidentes. Se encuentran en la industria minera, la industria petroquímica y otras industrias peligrosas.

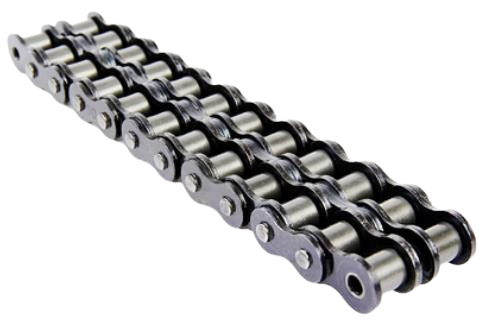

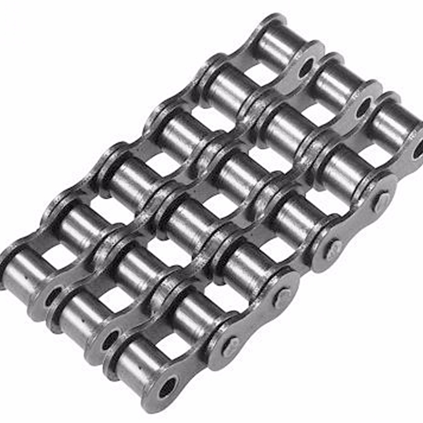

Ya conociendo su función puedes encontrar cadenas fabricada simples, dobles o triple para mejorar su resistencia a la tracción, aumentando así la carga y disminuyendo la fatiga cíclica.

¿De que materiales están hechos las cadenas industriales?

Las cadenas industriales pueden estar fabricadas con una amplia variedad de materiales, cada uno con sus propias características y beneficios. Algunos de los materiales más comunes utilizados en la fabricación de cadenas de acero industriales son:

• Acero al carbono: Es el material más común utilizado para fabricar cadenas industriales. Ofrece una alta resistencia y durabilidad, y es capaz de soportar cargas pesadas.

• Acero inoxidable: muy buscado las cadenas de acero inoxidables industriales debido a las propiedades resistente a la corrosión y a la oxidación, lo que lo hace ideal para ambientes húmedos o corrosivos.

• Aleaciones de acero: Las aleaciones de acero, como el acero de alta resistencia, ofrecen una mayor resistencia y durabilidad en comparación con el acero al carbono.

• Polímeros: Los polímeros, como el nylon, son livianos y resistentes a la corrosión. También son capaces de absorber vibraciones, lo que los hace ideales para aplicaciones en ambientes ruidosos.

• Bronce: El bronce es resistente a la corrosión y es un buen conductor térmico, lo que lo hace ideal para aplicaciones en ambientes calientes.

• Titanio: El titanio es resistente a la corrosión y a la oxidación, y es muy resistente y duradero. Es utilizado en aplicaciones de alta resistencia y en ambientes extremamente corrosivos.

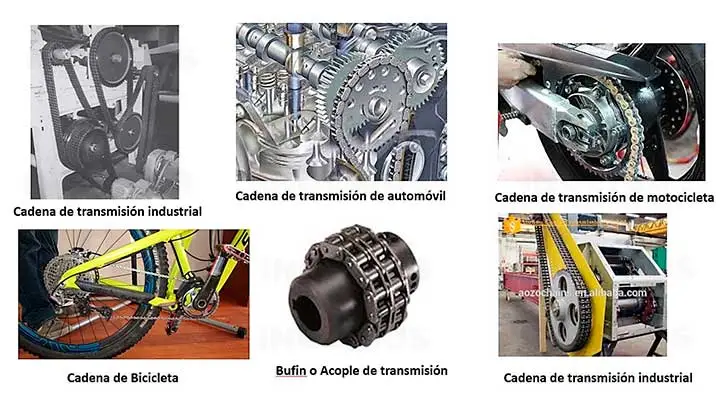

Aplicaciones de cadenas industriales

Existen muchas aplicaciones para el uso del sistema de transmisión por cadena:

1. Cadenas de transmisión industrial

2. Cadenas de transmisión automóvil

3. Cadenas de transmisión de motocicleta

4. Cadenas de bicicleta

5. Bufín o acople de transmisión (en unión entre motor y bombas)

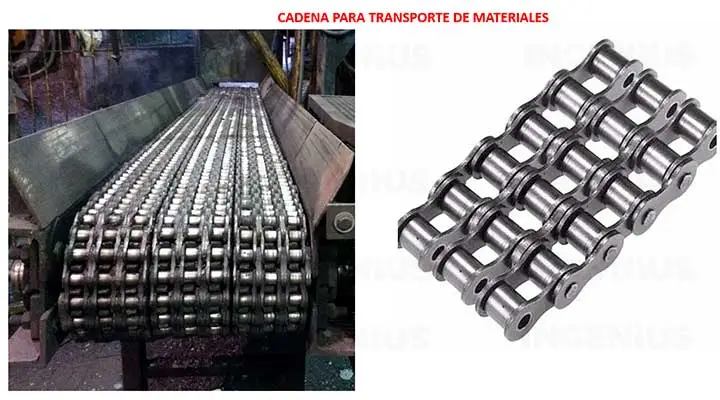

6. Cadenas para transporte de materiales

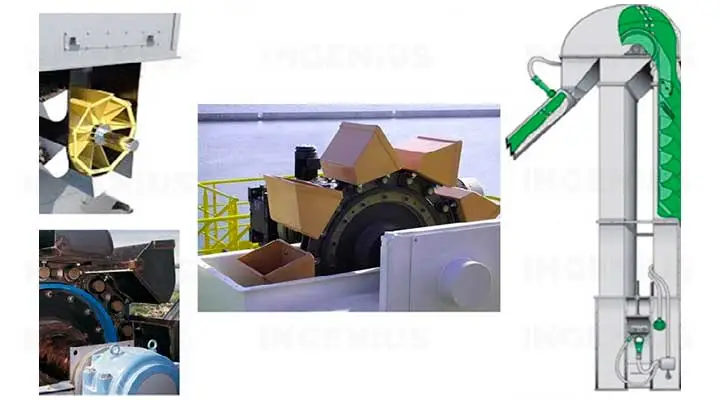

7. En equipos como en elevador de cangilones con cadena

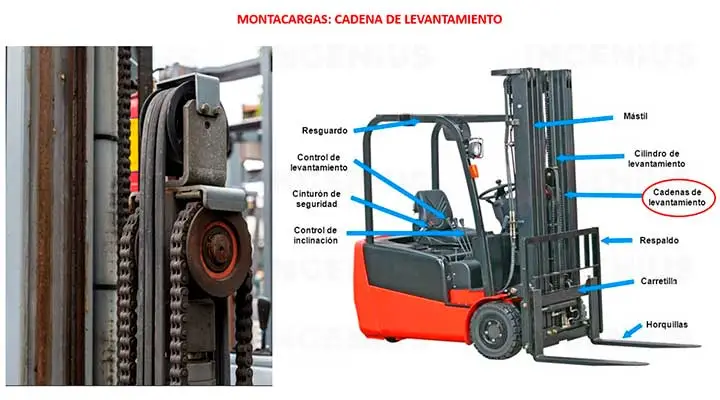

8. Montacargas con cadenas de levantamientos

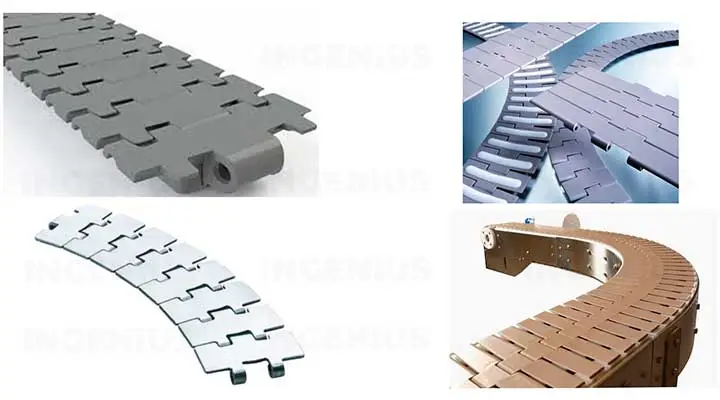

9. Cadenas de bandas transportadoras planas (cadenas transportadoras industriales)

¿Porqué se rompen las cadenas?

Debido a las malas aplicaciones, selección o por falta de lubricante los elementos como el buje o los pasadores así estén configurados en doble o triple no están exentos que se partan.

La principal causa de falla es el estiramiento o alargamiento, esto ocurre porque se genera desgaste por el uso de la cadena, entre los buje y los pasadores se van desgastando poco a poco notándose así como un alargamiento.

Se dice cuando se alcanza un alargamiento del 3 a 4% existirá un corte de cadena, es importante que periódicamente estés midiendo el paso de la cadena para evitar este problema. Es recomendable utilizar un buen sistema de lubricación para eliminar esta falla.

Grasa para cadena industriales

• Alta resistencia a la fricción y al desgaste.
• Protección contra la oxidación y la corrosión.
• Buena adherencia y capacidad de penetración en la cadena.
• Estabilidad térmica y resistencia a la degradación.
• Compatibilidad con otros lubricantes utilizados en la aplicación.
• Compatibilidad con los materiales de la cadena y otros componentes.

Es importante seguir las recomendaciones del fabricante de la cadena y de la grasa al seleccionar y aplicar la grasa como la de skf adecuada para su uso en cadenas industriales. Porque la clave acá para maximizar la vida útil de la cadena utilizando usa un sistema de lubricación automático y no manual.
