Golpe de ariete en tuberías

Todos los sistemas de tuberías que están presurizadas experimentan inevitablemente efectos transitorios, ya sea debido a eventos normales o de emergencia. Específicamente, los cambios rápidos de flujo durante eventos transitorios generan ondas de presión que se propagan que tienen fases tanto positivas como negativas, también conocidas como sobretensiones ascendentes y descendentes por golpe de ariete (es decir: aumento y caída de presión, respectivamente).

Estas sobretensiones pueden tener no solo consecuencias graves e incluso devastadoras en los sistemas hidráulicos, sino también riesgos para los operadores, incluida la interrupción de la configuración de control normal, fatiga y estiramiento de la pared de la tubería, separación en las curvas y ruptura de la tubería. Más dramáticamente, estas sobretensiones pueden provocar una falla completa del equipo si se activa el flujo cavitante.

También te podría interesar: Guía introductoria para ingenieros acerca de bombas centrifugas

¿Qué es golpe de ariete?

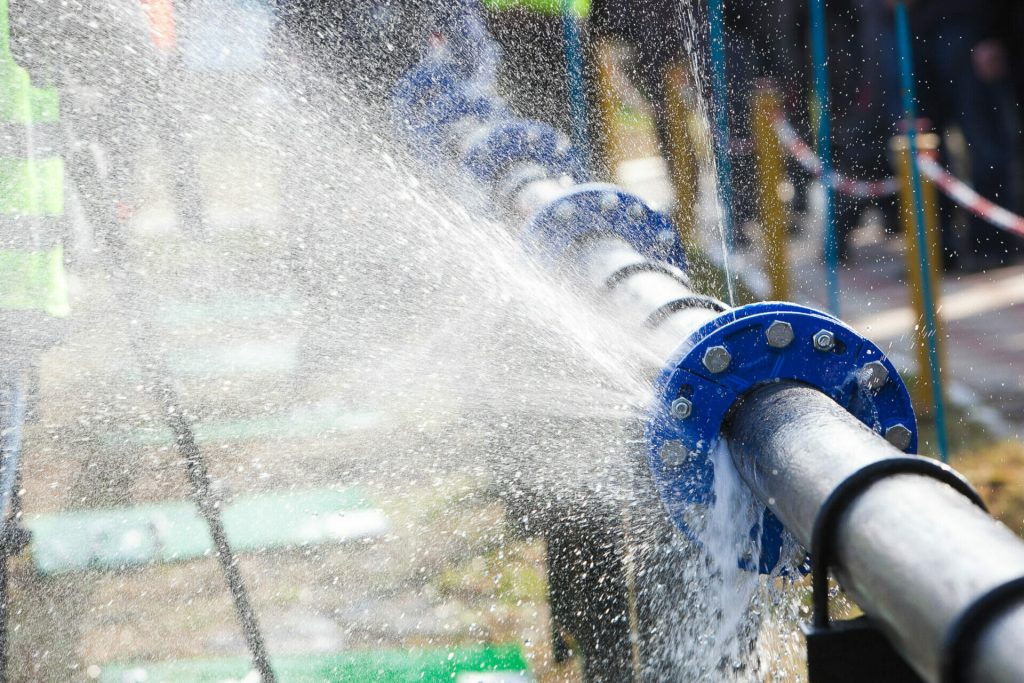

El golpe de ariete en tuberías es un fenómeno que se produce cuando el flujo de agua en una tubería se detiene de manera abrupta. Imagina que el agua en la tubería se mueve rápidamente, y de repente, cierras una válvula. Esa parada repentina del flujo crea una onda de presión que viaja a lo largo de la tubería. Esta onda de presión puede ser muy fuerte y puede causar ruidos fuertes, vibraciones e incluso daños a las tuberías y sus componentes.

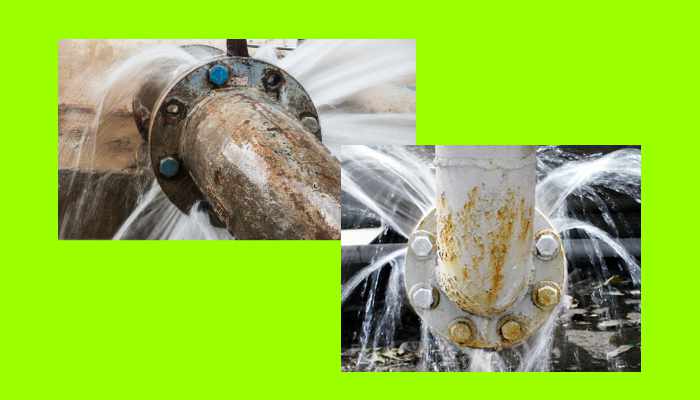

Causas del golpe de ariete

El golpe de ariete generalmente es causado por varios problemas comunes:

1. Cierre repentino de la válvula: cuando una válvula se cierra rápidamente, el agua en movimiento no tiene a dónde ir. Esta parada repentina crea una onda de choque que da como resultado el ruido de golpeteo.

2. Presión de agua alta: la presión de agua excesiva puede exacerbar los efectos del golpe de ariete. Hace que el agua se mueva con más fuerza, lo que hace que la onda de choque sea más intensa.

3. Tuberías sueltas: las tuberías que no están bien sujetas pueden moverse cuando el flujo de agua se detiene abruptamente, lo que causa el ruido de golpeteo característico.

4. Cámaras de aire llenas de agua: Muchos sistemas de tuberías tienen cámaras de aire (Air Chambers Filled with Water) diseñadas para absorber las ondas de choque. Con el tiempo, estas pueden llenarse de agua y perder su eficacia, lo que provoca golpes de ariete. Consecuencias de ignorar los golpes de ariete Si bien el ruido en sí puede ser un problema la verdadera preocupación con los golpes de ariete radica en su potencial para causar daños a su sistema de las tuberías. Los picos de presión repetidos pueden debilitar las juntas y accesorios de las tuberías, lo que provoca fugas o incluso la ruptura de las tuberías. Además, las vibraciones pueden causar desgaste en sus accesorios, acortando su vida útil.

Golpe de ariete soluciones:

1. Instalar supresores de golpes de ariete: Estos dispositivos están diseñados para absorber la onda de choque creada por cambios repentinos en el flujo de agua, evitando el ruido de golpes. Por lo general, se instalan cerca de la válvula o el grifo que causa el problema.

2. Anclar las tuberías sueltas: Asegurarse de que todas las tuberías estén correctamente ancladas y sujetadas puede evitar que se muevan y hagan ruido. Esto se puede hacer usando U-bolt de tubería o patín soldado y anclados.

3. Ajustar la presión del agua: si la alta presión del agua es la culpable, la instalación de un regulador de presión puede ayudar a reducir la presión a un nivel seguro y manejable.

4. Drenar las cámaras de aire: si su sistema de tubería tiene cámaras de aire, es posible que deban drenarse periódicamente para garantizar que sigan siendo efectivas. Esto implica cerrar el suministro de agua, drenar el sistema y permitir que el aire vuelva a llenar las cámaras.

5. Utilizar válvulas check después de la descarga de la bomba ya que sirve de protección para la bomba contra un flujo reverso.

6. Ayuda profesional si bien algunas soluciones al golpe de ariete pueden ser abordadas por un profesional con experiencia. Si está experimentando un golpe de ariete persistente o severo, es mejor consultar con un profesional que pueda diagnosticar y abordar el problema con precisión, asegurando que el sistema de tubería permanezca en buenas condiciones.
