Impulsores de bombas de agua [Conoce todos los tipos]

Los impulsores de bombas desempeñan un papel esencial en diversos contextos, ya sea en sistemas de abastecimiento de agua, procesos industriales o aplicaciones especializadas. Estos componentes, diseñados con diversas configuraciones y formas, son fundamentales para generar el flujo necesario de fluidos. Al explorar los distintos tipos de impulsores, como los abiertos, semiabiertos y cerrados, no solo para agua sino también para una variedad de líquidos y aplicaciones, se puede obtener una comprensión más profunda de cómo estos elementos afectan el rendimiento de las bombas.

En este análisis de impulsores de bombas, no solo se explorarán sus aplicaciones específicas, sino también cómo influyen en el mantenimiento de sistemas de bombeo. Comprender cuándo y por qué utilizar ciertos tipos de impulsores puede ser clave para anticipar y prevenir posibles problemas de desgaste o rendimiento. Exploraremos cómo la selección adecuada de impulsores puede no solo optimizar la eficiencia operativa, sino también facilitar la implementación de estrategias de mantenimiento predictivo que contribuyan a la fiabilidad a largo plazo de los sistemas de bombeo en una variedad de entornos industriales y comerciales.

Tipos de Impulsores de bombas de agua

Impulsores de bombas de agua [Conoce todos los tipos]

Los impulsores se clasifican en:

  • Impulsor abierto
  • Impulsor semi-abierto
  • Impulsor cerrados (de una o doble succión)
  • Impulsor vortex

Impulsor Abierto

Impulsor Abierto
Impulsadores abiertos

Este es un tipo impulsor para bomba centrifuga, se caracteriza por paletas que están abiertas en un lado, lo que permite que el fluido ingrese a las palas del impulsor desde la dirección axial y radial. El diseño abierto facilita el paso de sólidos o residuos a través del impulsor sin obstruirse. Sin embargo, los impulsores abiertos son generalmente menos eficientes que los cerrados o semicerrados porque pueden experimentar mayores pérdidas por recirculación. Los impulsores abiertos son generalmente más rápidos y fáciles de limpiar y reparar, se utilizan generalmente en bombas más pequeñas y bombas que manejan sólidos suspendidos.

?También te podría interesar?: Preparatorio para la certificación MLT MLA I

Impulsor semi abierto

Impulsor semi abierto
Impulsadores semi cerrados

Un impulsor semicerrado es un tipo de diseño de impulsor utilizado en bombas centrífugas. Este diseño combina características de impulsores abiertos y cerrados, proporcionando un equilibrio entre ambos diseños.

Los impulsores semicerrados tienen una pared trasera que añade resistencia al impulsor. Los impulsores Semicerrados se suelen utilizar con líquidos o productos que tengan sólidos. La eficiencia reducida es un problema común con los impulsores semicerrados, pero la capacidad de pasar sólidos es una compensación importante.

Son una especie de término medio entre los impulsores abiertos y cerrados en términos de eficiencia y NPSHr, lo que los hace adecuados para bombas de tamaño mediano con una pequeña cantidad de sólidos blandos. Es importante tener en cuenta que con los impulsores semiabiertos el espacio libre entre las paletas y la carcasa de la bomba debe ser pequeño, ya que si se produjera un deslizamiento y una recirculación demasiado grandes.

Impulsor cerrado

Impulsor cerrado
Impulsadores cerrados

Los impulsores cerrados tienen una pared frontal y trasera alrededor de las paletas para aumentar la resistencia.

Los impulsores cerrados se utilizan principalmente en bombas más grandes. Típico en la industria petrolera.

Lo impulsores cerrados se encuentran en dos tipos:

Una succión

Doble succión

Ambos tipos de impulsores cerrados se encuentran comúnmente en aplicaciones de líquidos no muy viscosos. No se adaptan bien a los sólidos y son difíciles de limpiar si se obstruyen.

Impulsor tipo vortex

Impulsor vortex
Impulsor vortex

En apariencia son similares a los semiabiertos pero tienen más espacio en la voluta y funcionan de manera diferente.

El impulsor vórtice su diseño es ideal para fluidos sucios que contienen residuos y sólidos fibrosos, ya que crea un remolino/vacío que mantiene los sólidos alejados del impulsor a medida que el líquido pasa, evitando así daños a las partes internas.

Su riesgo de obstrucción es mínimo y las capacidades de manejo de sólidos son excelentes, sin embargo, la eficiencia es menor. Por esa razón, los impulsores de vórtice sólo deben seleccionarse cuando sea necesario.

Impulsor de tornillo (helicoidal)

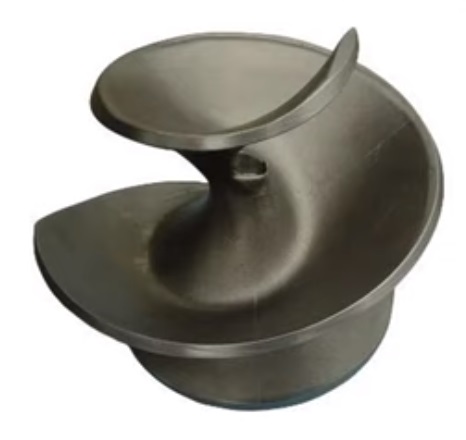

Impulsor de tornillo (helicoidal)

Un paso adelante respecto al impulsor de vórtice en cuanto a capacidad de manipulación de sólidos es el tipo de impulsor de tornillo. Su diseño se alinea más con un canal progresivo que permite manipular abiertamente los sólidos al girar.  Este tipo de bombas es especial para solidos en suspensión y otros fluidos.

Tiene una relación de cizallamiento baja, lo que lo hace adecuado para aplicaciones especiales que son delicadas de bombear. Su alta eficiencia, propiedades antiobstrucción y bajo cizallamiento lo hacen ideal para aplicaciones específicas. Por su anatomía, los Impulsores de Tornillo se utilizan en bombas de succión final.

Capsula de conocimiento (plus)

Un impulsor puede ser abierto, cerrado o semi cerrado, ambos estilos pueden tener el mismo diseño hidráulico, la única diferencia puede ser los alabes del impulsor.

Ambos impulsores abiertos y cerrados son ampliamente utilizados en muchas aplicaciones de procesos.

Los impulsores abiertos son los más usados con servicios de sólidos.

Gran parte del rendimiento de una bomba depende de la cantidad de recirculación permitida desde el punto de alta presión al área de baja presión.

Cuanto menor recirculación exista mayor será el rendimiento.

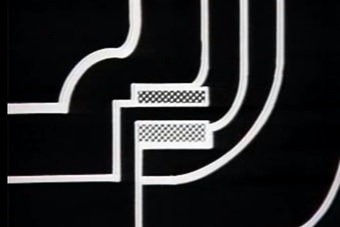

El impulsor cerrado puede usar un anillo de desgaste y/o o impulsor con anillo de desgaste para limitar esas holguras y reducir la recirculación.

Cuando uno o dos anillos de desgaste se han degastado el rendimiento disminuye lo cual lo recomendable es reemplazar los anillos.

Estos anillos de desgaste no están instalados para actuar como cojinetes radiales, están instalados para actuar como elemento de restricción de fuga entre las dos áreas de presión.
