¿Cuántas secciones está compuesto el código ASME BPVC?

¿Cuántas secciones está compuesto el código ASME BPVC?

El American Society of Mechanical Engineers (ASME) Boiler and Pressure Vessel Code (BPVC) consta de varias secciones que cubren diferentes aspectos relacionados con las calderas y los recipientes a presión. Hasta mi última actualización del 2023.

Objetivo:

Entender como esta compuesto el código ASME BPVC 2023, y conocer la importancia de la seguridad en nuestras vidas y a los equipos industriales.

¿Qué es ASME en la actualidad?

Por sus siglas en ingles es la sociedad americana de ingenieros mecánicos que se formó por una comunidad de profesionales de la ingeniería que compartían ideas, información y experiencias. Se fundó en el año 1880 que iniciaron a establecer códigos y estándares globales en la disciplina de la ingeniería mecánica con el compromiso de la seguridad pública y la excelencia de la ingeniería.

La primera publicación nacido en el año 1914 del código asme para la construcción de calderas de vapor y recipientes a presión.

El código establece las reglas de seguridad, en diseño, fabricación e inspección durante la construcción de las calderas y recipientes de presión.

Te puede interesar: Explicación del codigo AWS D1.5

¿Cómo está compuesta la norma ASME BPVC?

Hasta la fecha el código tiene 12 secciones, que contiene las presiones del diseño, los materiales que utilizan, todos los métodos a considerar en la fabricación y construcción, la inspección y los accesorios de seguridad (por ejemplo, las válvulas de alivio PSV).

ASME BPVC SECTION I

Calderas de potencia

ASME BPVC SECTION II

Toda la especificación de materiales contiene 4 partes

• Materiales ferrosos (A)
• Materiales no ferrosos (B)
• Materiales de aporte en soldadura (C)
• Propiedades de los materiales (D)

ASME BPVC SECTION III

Nuclear y está compuesto en dos partes

• ASME BPVC SECTION III DIV I: Componentes
• ASME BPVC SECTION III DIV I: Contenedores y recipientes de concreto del reactor

ASME BPVC SECTION IV

Calderas de calentamiento

?También te podría interesar?: Preparatorio para la certificación de lubricación MLT MLA I

ASME BPVC SECTION V

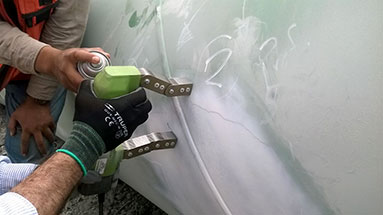

Ensayos no destructivos (END), esta parte te describe todos los ensayos, visuales, partículas magnéticas, tintes penetrantes, ultrasonidos, radiografía, a parte tiene otros ensayos propios para los tanques de almacenamiento, limpieza en caliente, ensayo a tuberías mlf entre otros. Muy recomendable leerse bien esta sección.

ASME BPVC SECTION VI

Recomendaciones para el cuidado y operación de calderas de calentamiento.

ASME BPVC SECTION VII

Guía recomendada para el cuidado de calderas de potencia.

ASME BPVC SECTION VIII

Recipientes a presión. Aquí esta compuesto en dos partes de las cuales se explica:

• ASME BPVC SECTION VIII DIV I: Diseño
• ASME BPVC SECTION VIII DIV II: Reglas alternativas

ASME BPVC SECTION IX

Calificación de los procedimientos de soldadura y calificación de los soldadores en procesos de soldadura por fusión y soldadura fuerte (Brazing).

ASME BPVC SECTION X

Recipientes a presión en fibra de plástico reforzado.

ASME BPVC SECTION XI

Inspección durante operación de servicio de componentes de plantas nucleares.

ASME BPVC SECTION XII

Reglas para la construcción y servicio continuo de tanques de transporte.

Estándares aplicables para el diseño y construcción

Calderas: ASME I

Recipientes a presión: ASME VII DIV I, y ASME VII DIV II

Tuberías: ASME B31.1 y ASME B31.3

Tuberías de transporte de hidrocarburos: ASME B31.4

Tuberías de transporte de gas: ASME B31.8

Tanques de almacenamiento atmosférico: API 650 (Presión ≤2.5psig)

Tanques de almacenamiento semi presurizados: API 620 (Presión > 2.5psig y <15psig)

Calificar soldadores y procedimientos: ASME IX

Ensayos no destructivos: ASME V

Materiales: ASME II y conocer sus propiedades.
