Tabla de valores de emisividad para termografía

¡Hola! Hoy traigo un nuevo tema para que puedas conocer más sobre la tabla de emisividad térmica y entender su importancia en el campo de la termografía. La tabla de emisividad de materiales son valores cruciales en la termografía, estos datos han sido colectados con la técnica usando cámaras infrarrojas para detectar y medir la radiación térmica emitida por objetos y superficies.

Esta tabla proporciona valores de referencia para la emisividad de una variedad de materiales y acabados de superficie. Es esencial en la termografía porque permite a los termógrafos calibrar sus equipos y realizar mediciones precisas de temperatura.

Además, la selección adecuada de la emisividad es crucial para evitar errores en las mediciones y garantizar resultados precisos. Así que acompáñame a descubrir más sobre la importancia de la tabla de emisividad térmica en la termografía.

Definición de emisividad

La emisividad térmica es una medida de la capacidad de un material para emitir energía térmica en forma de radiación electromagnética. Se expresa como un valor adimensional que varía entre 0 y 1, donde 0 indica que un material es perfectamente reflectante (no emite radiación térmica) y 1 indica que es un emisor perfecto (emite toda la energía térmica que puede).

La ISO 18434-1 define como la relación entre la radiación de una superficie objetivo y la de cuerpo negro a la misma temperatura y en el mismo intervalo espectral.

La emisividad térmica juega un papel crucial en la transferencia de calor por radiación, ya que determina cuánta energía térmica emitirá un material en función de su temperatura y la longitud de onda de la radiación. Es una propiedad importante en campos como la ingeniería térmica, la climatología y la ciencia de materiales, donde se utiliza para calcular y predecir el intercambio de calor entre superficies.

Factores que influyen en la emisividad térmica

Longitud de onda de la radiación: La emisividad de un material puede variar según la longitud de onda de la radiación incidente. Algunos materiales pueden tener una emisividad diferente en el espectro visible que en el infrarrojo, por ejemplo:

  • Temperatura: La emisividad de un material puede cambiar con la temperatura. A menudo, los materiales metálicos tienden a tener una emisividad que aumenta con la temperatura, mientras que en otros materiales puede ocurrir lo contrario.
  • Textura de la superficie: La rugosidad de la superficie puede influir en la emisividad. Las superficies rugosas tienden a tener una emisividad más alta que las superficies lisas, ya que la rugosidad puede aumentar la capacidad de la superficie para absorber y emitir radiación.
  • Material: La composición química del material también puede afectar a su emisividad. Por ejemplo, los materiales con alto contenido de carbono, como el acero al carbono, tienden a tener una emisividad más alta que los materiales no metálicos.
  • Estructura superficial: La presencia de películas delgadas, óxidos u otros contaminantes en la superficie del material puede alterar su emisividad.
  • Geometría: Si es redondo o agujerado influirá en su emisividad.

Tablas emisividad materiales pdf

Aquí tienes de la tabla de emisividad de materiales algunos datos de valores comunes:

MaterialEmisividad (a 20°C)
Aluminio pulido0.05 - 0.10
Acero inoxidable0.10 - 0.15
Vidrio0.80 - 0.95
Agua0.95 - 0.98
Cemento0.90 - 0.95
Plástico ABS0.93 - 0.95
Madera (pintada)0.90 - 0.95
Cobre pulido0.02 - 0.06
Tabla de emisividades

Estos valores son solo aproximaciones y pueden variar según las condiciones específicas de cada material, como la textura de la superficie, la temperatura y la longitud de onda de la radiación. Es importante consultar una tabla específica para las condiciones exactas de tu aplicación aquí abajo de la dejo.

Tabla de emisividad de los materiales
Tabla de emisividad de los materiales

? Descargar Tablas emisividad térmica pdf

Es importante seleccionar la emisividad adecuada para cada aplicación específica y tener en cuenta estos factores al realizar mediciones de temperatura o realizar análisis térmicos.

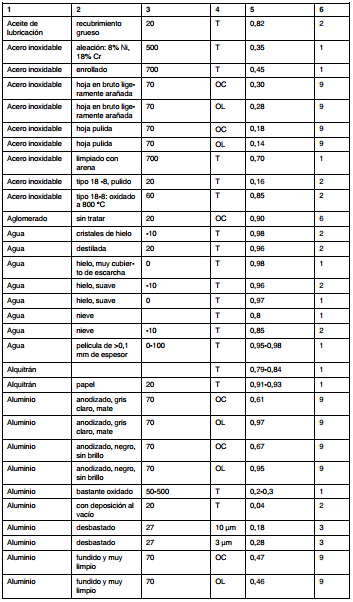

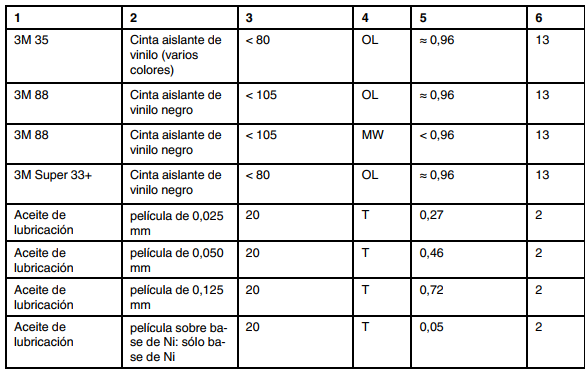

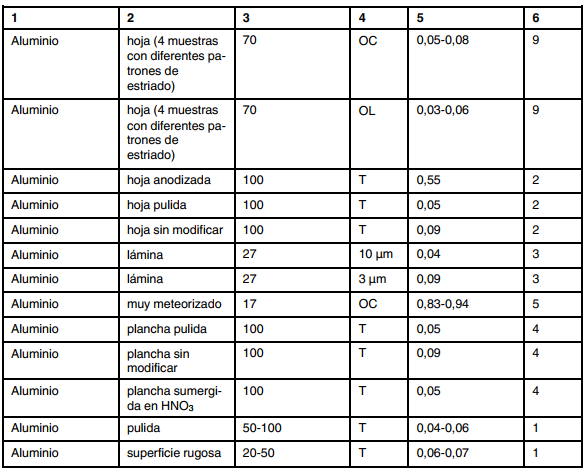

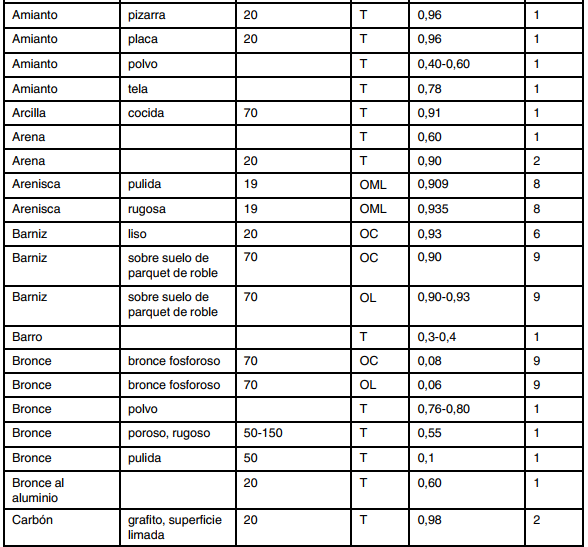

Tabla de emisividad flir

Estos datos de emisividad basados en la bibliografía sobre infrarrojos y en las medidas realizadas por FLIR Systems.

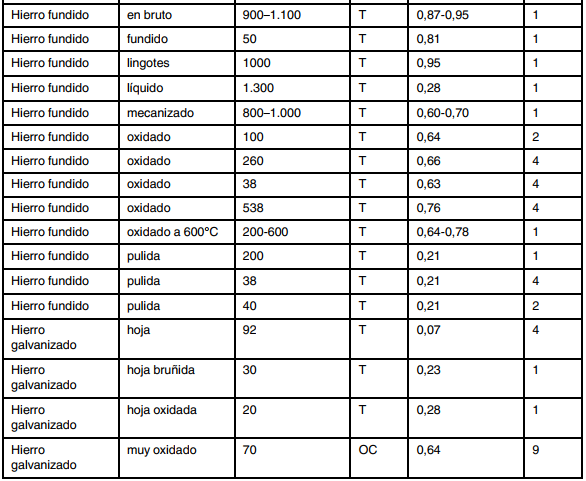

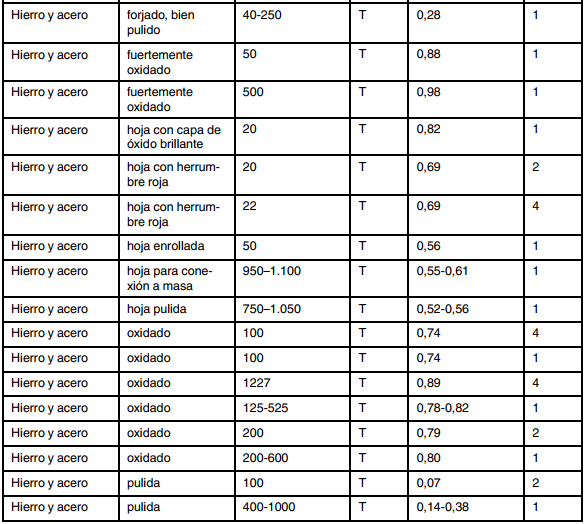

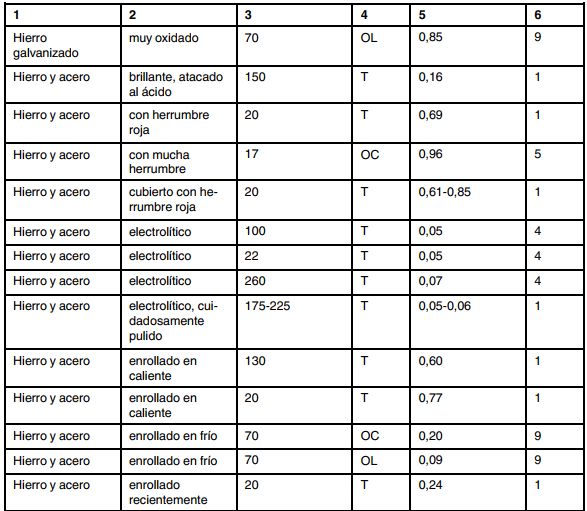

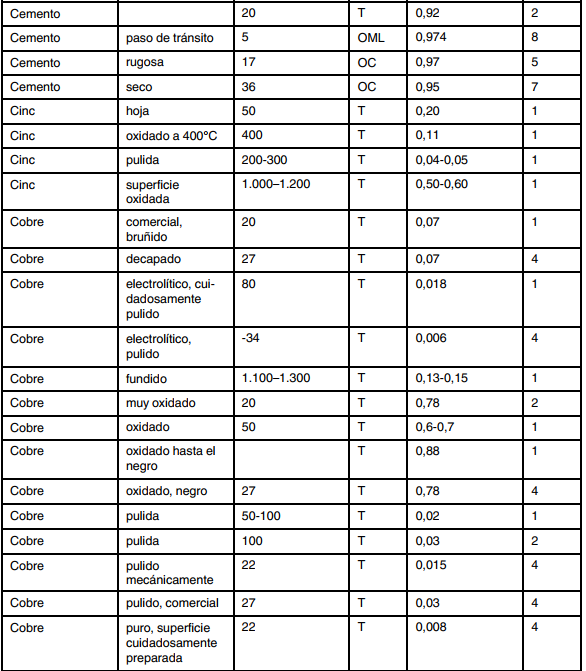

Tabla emisividad flir 2 parte
